Беспроводная система контроля температуры

Цена: 24 000 Р.

Описание

Характеристики

Инструкции

Система предназначена для беспроводного сбора информации с датчиков (температуры, влажности, давления и т.д.). И позволяет просматривать эту информацию через Web-интерфейс на любом устройстве (ПК, планшеты, смартфоны). А также имеет базовые инструменты для построения отчетов и графиков по заданным параметрам.

Возможно подключение внешних аналоговых и цифровых источников сигнала (замеров). Есть возможность подключения проводных интерфейсов для передачи данных между модулями по радиоканалу (868МГц).

В составе системы некоторые модули могут исполнять функцию ретрансляторов для передачи сигнала от модулей, недостающих, до основного приемопередатчика, подключенного к компьютеру, или управляющему контроллеру.

На плате имеется два ключа для включения внешних реле, или других нагрузок по внешней команде, или программе. Так через проводной интерфейс можно управлять платами расширения, другими нашими устройствами с готовыми силовыми ключами, реле, и от них же запитывать радиомодуль.

Интерфейсы для связи с оборудованием/датчиками:

1)UART 2)RS-485 3)SPI 4)I2C 5)1-Wire

Для интерфейсов UART и RS-485 реализуются протоколы Modbus RTU / Modbus ASCII.

Подключение к ПК:

1) USB 2) UART 3) RS-485

Связь с устройством обеспечивается посредством Ethernet или Wi-Fi соединения.

Для отправки E-mail оповещений можно использовать публичные или локальные почтовые SMTP серверы. Предусмотрена и отправка SMS-оповещений. Для этого потребуется GSM модем (в комплект не входит, приобретается отдельно).

В состав системы входит:

1) Радиоприемный блок

a. Микрокомпьютер Raspberry Pi 3B с предустановленной ОС и необходимым ПО.

b. Блок питания DC-DC 5В 2А

c. Аккумулятор 12В 2Ач.

d. Блок питания AC-DC 12В.

2) Приемник (крепится снаружи коробки, либо может быть вынесен на необходимое расстояние, для обеспечения качественного приема со всех датчиков).

3) Беспроводной термодатчик.

Если бесперебойной работы системы не требуется, 1.b-1.d можно подключить блок питания AC-DC 5В 2А.

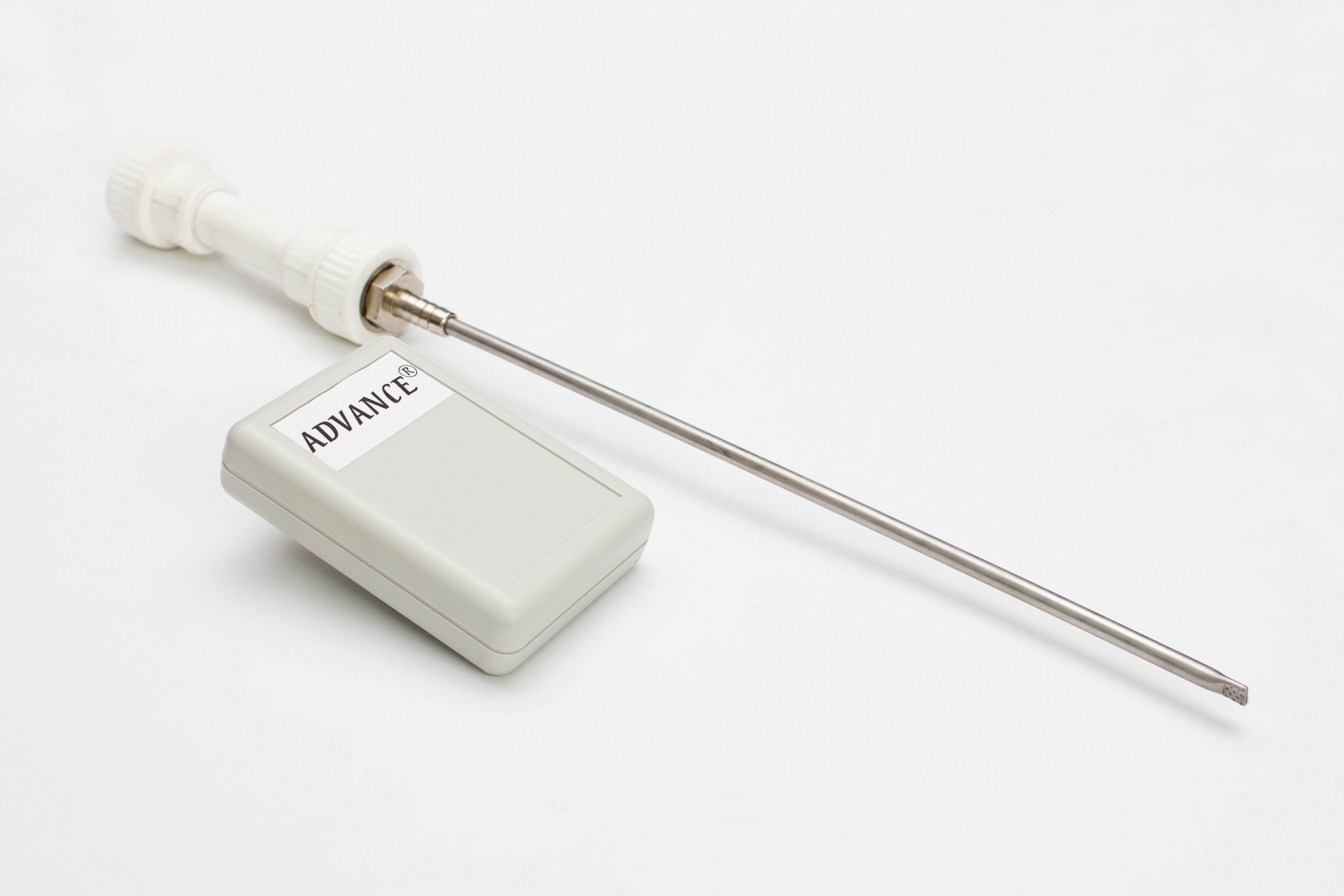

Датчики выполнены в корпусе с отсеком для двух элементов АА напряжением 1,5 В. Срок службы батареек зависит от требуемой частоты замеров. Если выставить 15 мин, то пары батареек хватит примерно на год. Также доступно исполнение с подводимым внешним питанием от 5В. Для датчиков температуры возможен вариант исполнения с выносным щупом (длина провода и герметичность оговаривается при заказе).

Дальность связи между датчиками и приемником диспетчерского блока зависит от конкретных условий установки и эксплуатации, наличия индустриальных и радиочастотных помех, и в среднем составляет:

открытая местность (прямая видимость) - 500....700 м;
городская застройка (складские помещения) - 100...300 м;
датчики с внешним питанием 5В могут исполнять функцию ретрансляторов (увиличивая дольность связи удаленных датчиков).

Область применения системы:

дистанционный беспроводной контроль на подвижных объектах, где нет возможности прокладывать кабель;
контроль температуры в складских помещениях с продуктами питания, на стеллажах и в тарах;
управление освещением, или другими исполнительными устройствами и многое другое.

Достоинства:

экономия на связном кабеле (от датчика к дисплею), особенно на больших расстояниях;
отсутствие проблем с кабелем в процессе эксплуатации - перегибы, изломы и обрывы;
обеспечение свободной установки и эксплуатации датчика в сложных для доступа местах.

Основные технические характеристики

Максимальные размеры корпуса диспетчерского блока, мм	210150100
Максимальные размеры корпуса датчика, мм	1047426
Напряжение питания диспетчерского блока, частота	220(± 15 %)В, 50(± 3 %)Гц
Потребляемая мощность 1 дисплея диспетчерского блока, не более	2,5 Вт
Питание радиодатчика,	2 элемента АА, 1,5 В
Диапазон измеряемых температур	от -35 до + 99 С
Диапазон эксплуатируемых температур	от -35 до + 50 С

Беспроводная система измерения температуры.pdf (744.6 Кб)
